캐드(CAD)를 워드(Word), 엑셀(Excel)에 복사, 붙여넣기 수정하기

워드(Word), 액셀(Excel)에 복사(Crtl+C), 붙여넣기(Crtl+V) 수정하기

01 캐드에 활용할 도면을 그린다.

작성 자료 Zoom(Extend)

 그림 형상을 복사(Crtl+C or Crtl+A) 한다.

* 선들은 먼저 선택하고 복사 하는 건 Crtl+C

* 작성 파일에 이 놈만 있다면 거침없이 Crtl+A



02 붙여넣을 파일을 연다. 엑셀 or 워드

붙여 넣을 곳의 형태나 모양은 나중에 다듬고 일단.

붙여 넣기(Crtl+V)

엑셀(Excel) 붙여넣기



워드(Word) 붙여넣기

이렇게 하면 끝~



03 엑셀에서 캐드 편집, 수정, 업데이트

엑셀에서 붙여넣은 파일을 수정하려고 한다.

출력해 보니 선이 너어무 얇아서 두껎게 해보자



엑셀파일의 붙여넣은 형상을 더블클릭(따닥!)

그러면 오토캐드가 깜빡이면서 뭔가가 열린다. 뭔가는 복사한 그림과 같은 모양

그런데 여기서

캐드화면 가운데 파일 이름 확인

통하 문서1의 Drawing이란다.

엑셀 신규 저장전 파일 이름

연결 고리가 생겼는가? 그러면 나는

LA(Layer) "선가중치" 변경

LW(Lineweight)를 실행해서 화면에서도 굵기를 볼 수 있게 확인

"선가중치 표시" Check

LW(Line Weight)적용

CAD파일은 바꿧으니 엑셀 바꿀 차례

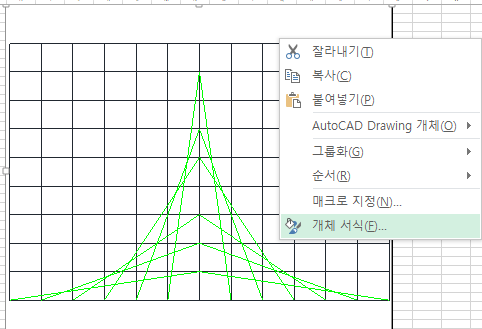

그림에 마우스를 살포시 올리고 마우스 우 클릭

옵션기능 중 "개체 서식"

개체 서식 들어간다. 의심하지 말고 따라해보면 앎니다.

설정할 것 없이 "확인"

그러면

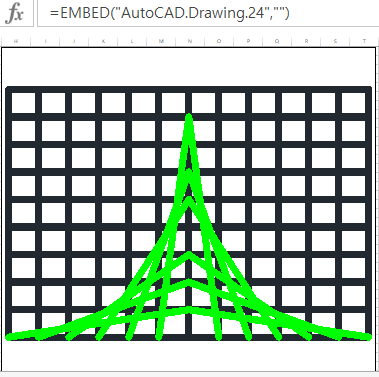

확이 결과

이렇게 캐드를 저장 하지 않아도 수정하고 반영하고 수정하고 반영하고

캐드 파일 최종으로 관리하고 싶으면 당근 "SAVE"



04 워드에서 캐드 편집, 수정, 업데이트

워드에 있는 파일에서 캐드로의 접근은 엑셀과 같다.

더블 클릭!



캐드화면 가운데 파일 이름 확인

워드파일 이름 보나 마나 "문서3" 인것이 확인 될 것이다.

워드 파일에서 수정을 나타내는 화면 표시

여기서도 똑같이 캐드의 선츨 두껍게 해 주는 작업을 해 보겠다.



LA(Layer)로 선 두껎게 하고, LW(Lineweight)로 선두께 화면에 보여 주고

삽입한 형태의 모양을 바꿔 줄려면

엑셀과 다르게 캐드에서 QS(Qsave)하고 Word 이미지를 살짝 한번만 클릭!



워드 적용



이렇게 하면 쓰임세는 많을 것 같다.



* 모든 색상이 적용 되지만 캐드의 흰색이 반전매력이 있다는 것만 명심

  전부다 검은 검은 할려면 Layer에서 작업해 보면 확인이 된다.



캐드 줌인(확대) 줌아웃(축소)

캐드 화면을 Zoom Extend 해야 하는 이유는

여백 자르기 Jump Jump Jump 하기 위한 전략이라는 건

프로라면 이미 알고 있을 것이다.



알지 못했다면 알아 둬
