솔리드웍스 파일 PDF 만들기(Solidworks 3D PDF)

02 프로 기본편

by 전프로 2021. 9. 1. 10:37

본문

01 솔리드웍스 PDF 저장, 3D 뷰어, 무료 변환

일단 간단하게 하나 그려 보자

Solidworks 2018 파이핑 [무제]

배관 형상을 간단하게 그려 보았다.



그림에서 느껴지는 형상은 무엇인가? 설계자의 의도하는 모양이 투영 되는 가?

무슨 모양인지 모른 다면 이 그림을 그린 나는 성과물 제출 시 노트를 달아야 할 것 이다.



그림을 그렸으면 PDF 파일로 구워 보자

Solidoworks Assembly(*.SLDASM) Convert PDF



솔리드 웍스 하고 PDF는 다른 애니까

다른 이름으로 저장 한다.

다른 이름으로 저장

[다른 이름으로 저장] => [다른 이름 저장] 이래도 의미가 전달 되지 않을 까?



다른 이름으로 저장 대화 상자

위에 많이 나와서 solidworks사에 물어 보았다. 필요한 것만 다름이름 저장하기 목록으로 나타나게 만 들 수 있는지?

현재는 설정이나 옵션으로 정할 수 없다는 내용을 전달 받았다.

내가 주로 사용하는 것많 있다면 우리 프로들이 작업하기 더 좋지 않을 까?



선택하면 화면 변경과 함께 저장확인 항목이 나오는데 여기서

내가 만들 목표에 체크(CHECK)

저장 하면 끝~~ 옆에 [옵션] 궁금하면 눌러 봐라!



[나는 저장 후 PDF로 보기(V)] 항목을 Check 하였기에 [저장(S)]과 함께 파일이 나타 난다.

정상 저장 화면

다른 이름 저장이 되었으니 나타난 것이다.

Adobe Acrobat 2017 Pro 에서 실행되어진 화면 이다.



여기서

당신은 당신이 만든 당신의 파일을 당신은 신뢰하는 가?

아티스트의 고민이 생긴다. 당신의 선택은?



[항상 신뢰]를 선택하지만 매번 열 때마다 물어 본다.

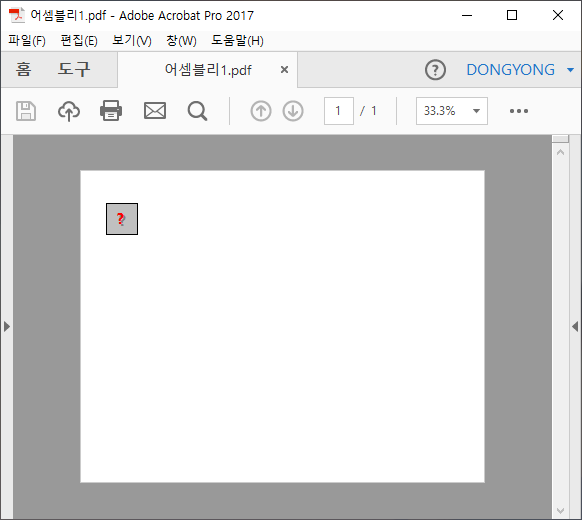

옵션 선택 후 화면

뭐야!

궁굼하다. 된거야 뭐야?

?

마우스 클릭(Mouse Click)

3D PDF

?는 메뉴바를 불러오기 위한 스위치(Switch)인거 같다.

여기서 눌러 보면 안다. 프로는 Icon 과 Eye Contact만 해도 어떠헥 하는 지 알 것이다.

예를 들어 위의 그림에서 좌측에 [모델트리]는 어떻게 나왔겠는가?



내가 만든것 저장만 해 두면 뭐하나!

생산성 있는 일을 하고 공유 하자

It's Free.



프로답게 나 답게
