캐드 블록(block)수량 산출(Countlist) 하기

01 캐드 블록 수량 산출 명령어

Auotocad 2022 신기능 소개로 나왔다.

기 존에는 아마 개인의 List을 사용하여 블록의 수량을 선택 할 수있었을 것이다.

도움말 내용

여기서 골라 써 보자

시스템변수로 나에게 맞는 설정으로 요리하기 전에 써봐야 하지 않겠는가?



블록이 많이 들어가 있는 캐드파일(DWG)를 열어 보자 아니면 만들어 보자

마들었던 도면에서 [COUNLIST]

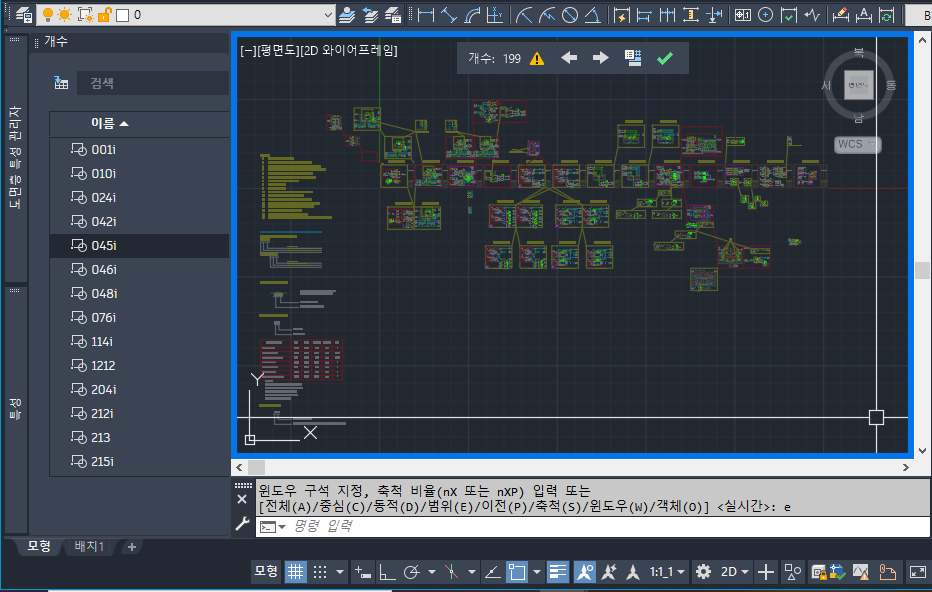

개수파레트에 표기되어진 숫자

199개중 위치 Zoom 화면

여기서 사용해 보니 내가 선택한 도면 영역만 고를 수 없다.

전체 도면에 대한 개수가 산출 된다.



그런데 여기서 경고





눌러 보세요. 꼭 경고마크위치를 선택

개수 오류 보고서

작성이야기(History0

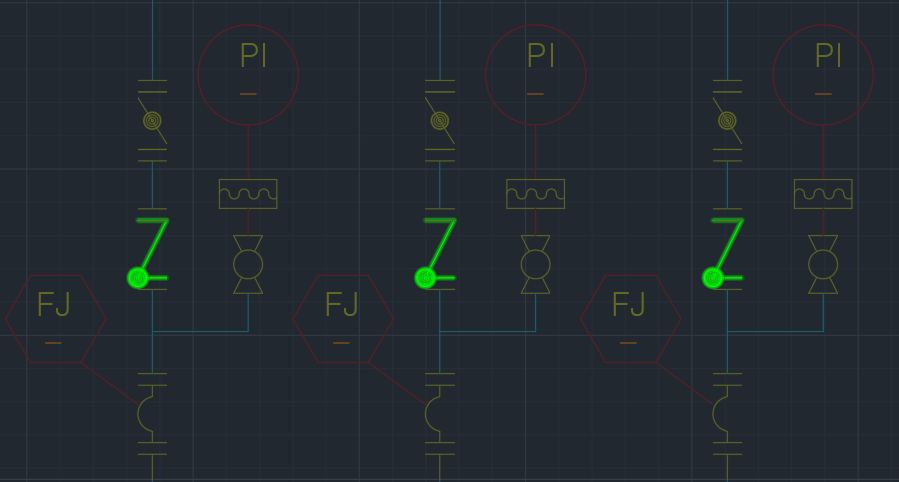

블록(Block)으로 잡았다가 폭파(Explode)한 것에 대한 정보를 나타내 주고 있다.



개수팔렛트(Countlist)를 닫고 나와 보았다.

그래도 무언가 활성화 되어 있는 화면

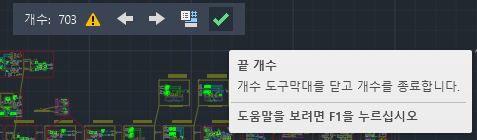

[countclose]명령이 필요한 시간 이다.

명령어[countclose] 또는 끝(?) 개수

이렇게 사용을 하는데 이것은 일반내용이고

중요한 것은 수량 표 만들기

[countlist]

명령어로는 [counttable]

개수 표를 캐드 화면에 불러 온다.

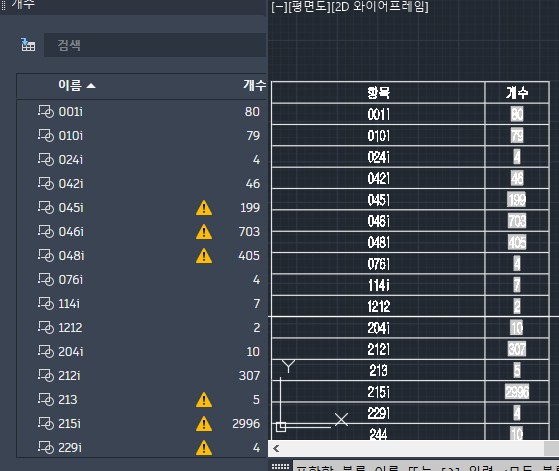

표를 삽입한 결과



시중에 리습보다는 기능 적으로 부족한게 많다.



영역을 지정할 수 없다.

해당 블록의 이름과 형상을 확인할 수 없다.

수량을 바로 엑셀로 내버내고 싶은데 어디에 해당 기능이 있는지



요정도 아쉬움 가득 담고



그래도 좋은 것 같다. 활용방법에 따라 다르지 않겠는가?



고수에게는 보검이 필요하지 않고, 초식이 필요하지 않으며, 진법서가 중요하지 않다.

자연스럽게 흐름과 상황에 따라 자신의 뜻을 펼칠 뿐이다.

선과 악이 어디있으며, 백과 흑이 어디 있고, 맞고 틀림이 어디 있으며, 평생직장이 어디에 있겠느냐



하하하



우리는 고수는 아니다. 공부 많이 하고 도전 많이하고 자기 개발 계속해야 하는

프로다.
